可持續辦公樓

543  Hortus

Herzog & de Meuron（赫爾佐格和德梅隆）作為鳥巢的設計師，因其在鋼筋混凝土和復雜結構方面的獨特造詣而廣為人知。展現了高度的工程技術和美學價值。這次，他們將目光投向了木材，設計了一座 5 層高的木結構辦公樓「543 Hortus」。

和他們之前的鋼結構、混凝土建筑比起來，Hortus 真的是一次大突破。不僅把可持續建筑理念落到實處，還讓木材這種傳統材料展現了它的新潛力，徹底挑戰了我們對建筑的傳統認知。

該項目占地面積 14100㎡，位于瑞士阿爾施維爾的瑞士創新園，由瑞士開發商 Senn 委托 Herzog & de Meuron 設計。

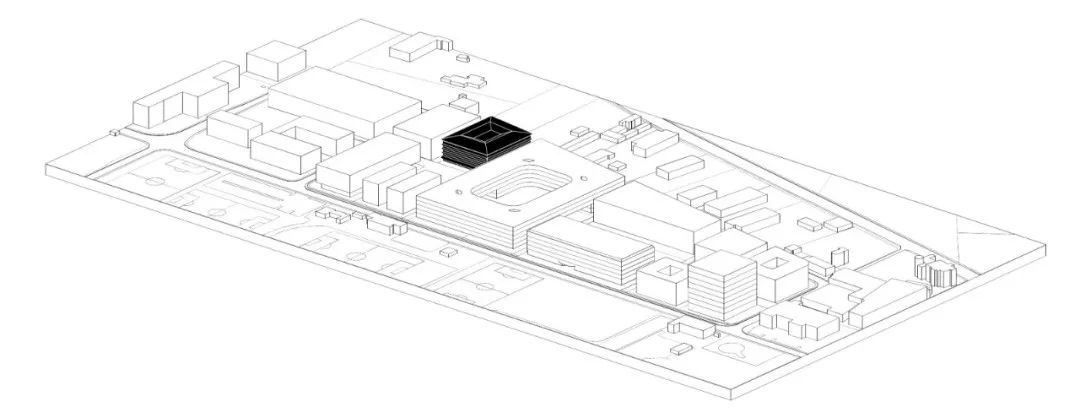

△區位圖

Part 01

木結構建筑

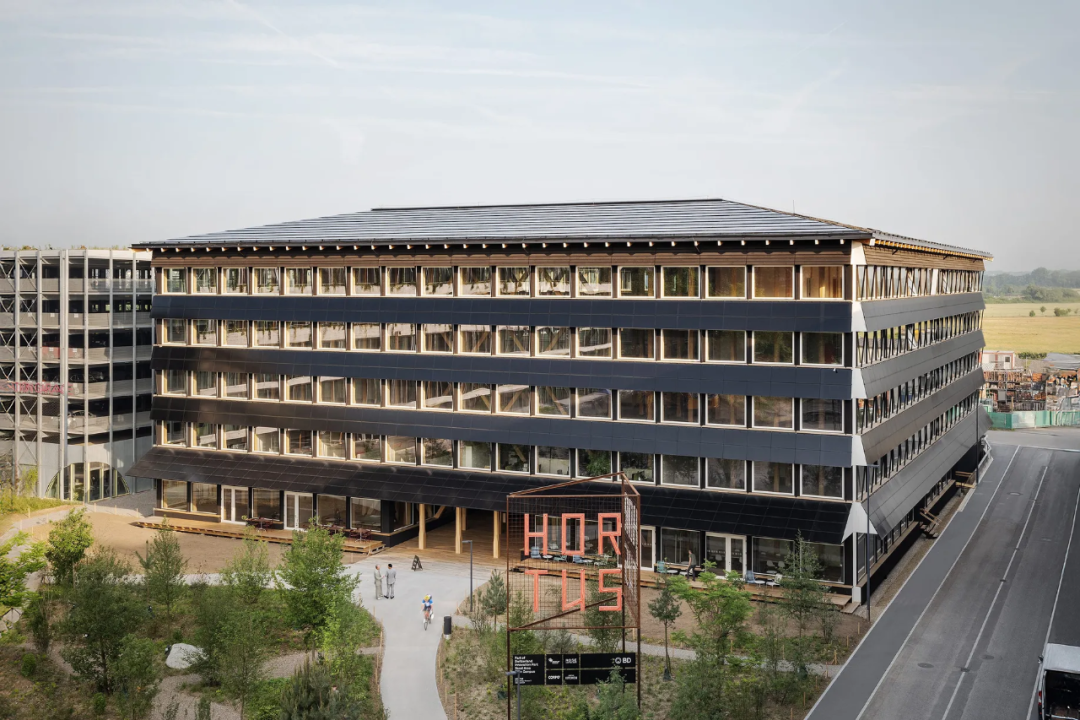

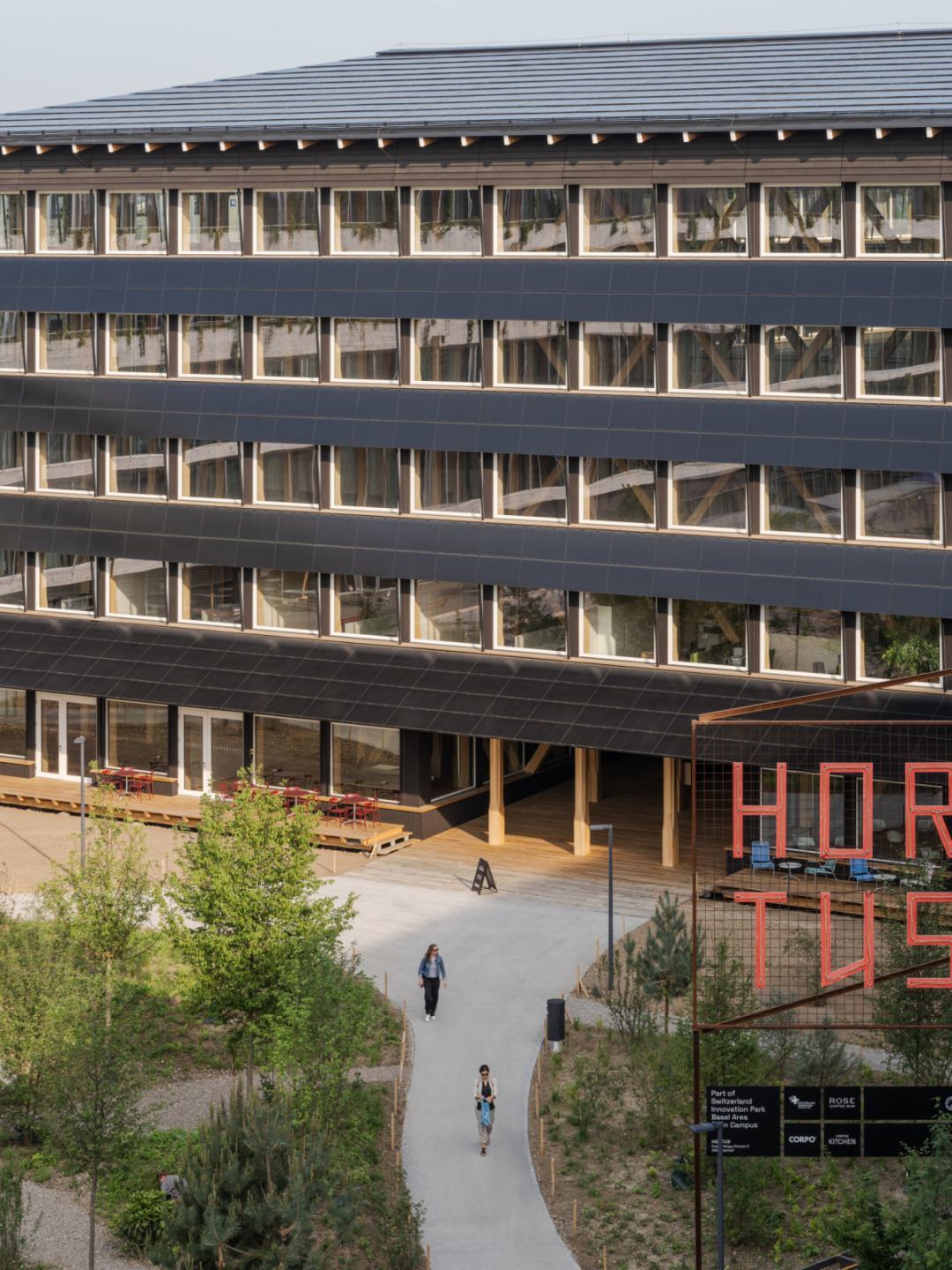

Hortus 辦公樓共 5 層，沒有地下室，建筑以黑色為主調，深沉的外觀與周圍環境形成鮮明對比，既突顯建筑獨特性，又營造出冷靜、專業的氛圍。

整個建筑圍繞中央庭院展開，布局呈現緊湊的體塊形式。材料上強調使用本地木材，特別是來自附近地區的木材，這樣不僅減少了運輸過程中的碳排放，還支持了當?shù)氐慕?jīng)濟發展。

與當?shù)氐哪静膹S Blumer Lehmann 合作（一家專注于木結構設計、生產和施工的建筑公司），實現了大量木質構件的預制加工，然后運送到現場進行高效的組裝，避免了使用傳統的膠水和釘子，進而確保了結構的可拆卸性與后期循環利用的便捷。

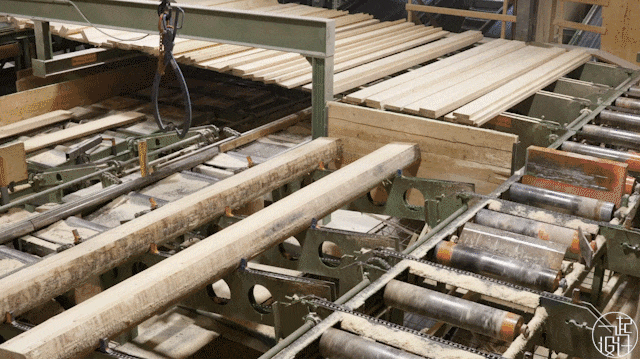

立柱制作過程▽

辦公樓由六個獨立部分組成，組裝過程圍繞建筑的核心庭院進行，所有模塊在現場按順時針方向逐步搭建。

每個模塊都可以獨立安裝，同時保持整體結構的穩定性和靈活性。

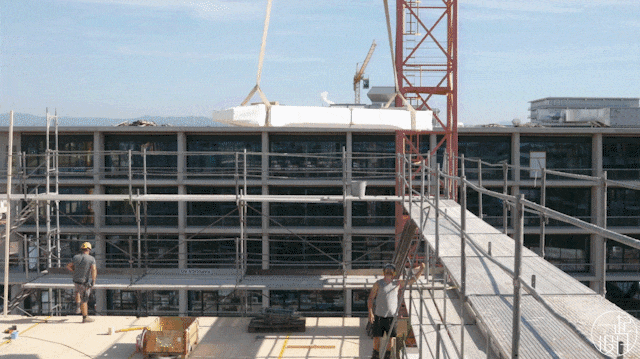

施工過程▽

拼裝過程▽

# 木粘土樓板

辦公樓的樓板設計是一項創新之舉，設計團隊與 ZPF 工程師合作，開發出了一種木粘土混合樓板系統，這是一種結合了木材和壓制黏土的可再生材料的樓板結構。

在木材框架內部填充壓制黏土，增加樓板的熱質量，增強建筑的隔熱和隔音性能。與傳統的混凝土樓板相比，這種設計減少了 90% 的碳排放，符合可持續發展的原則。

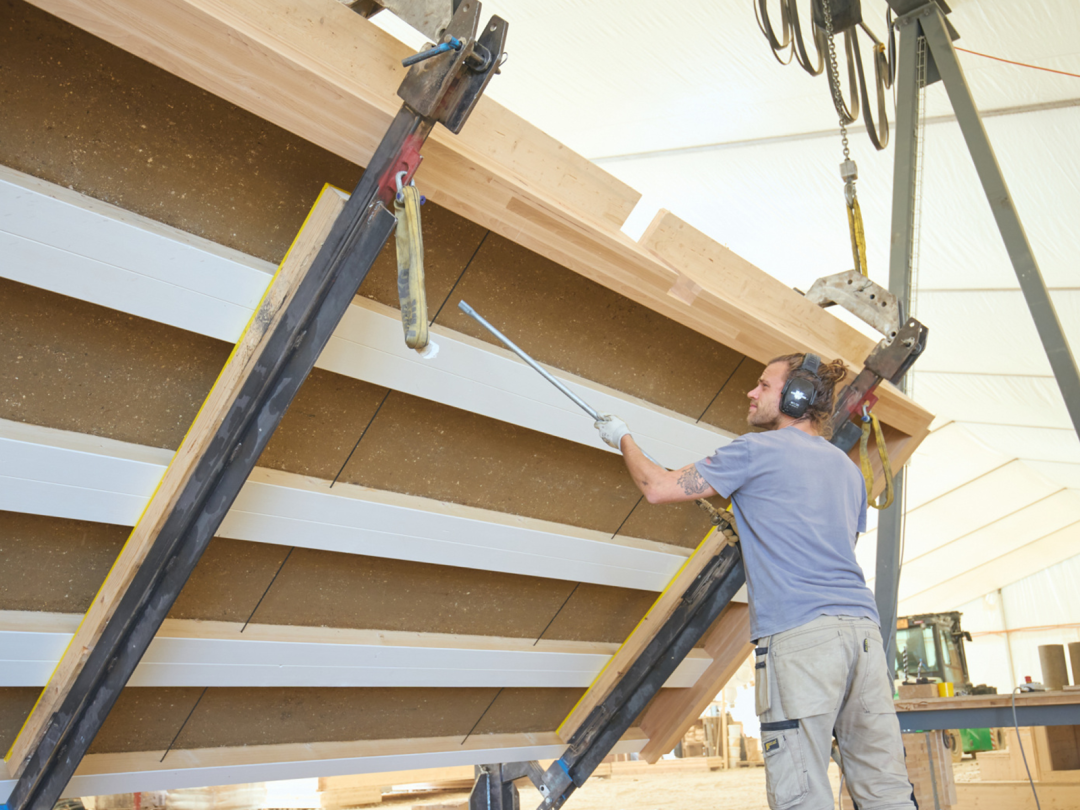

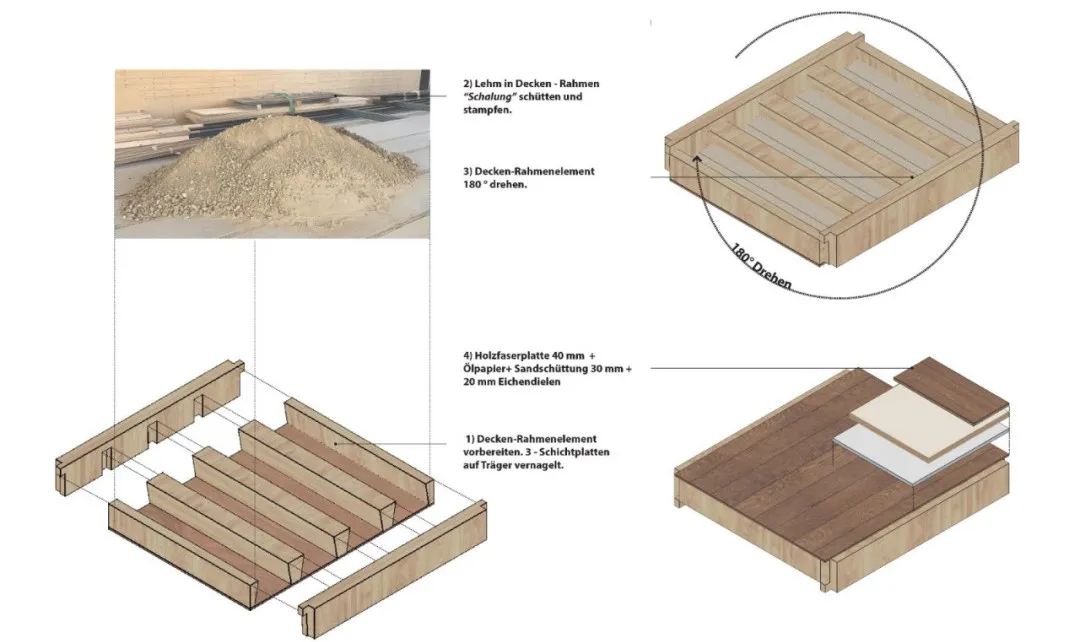

樓板設計圖▽

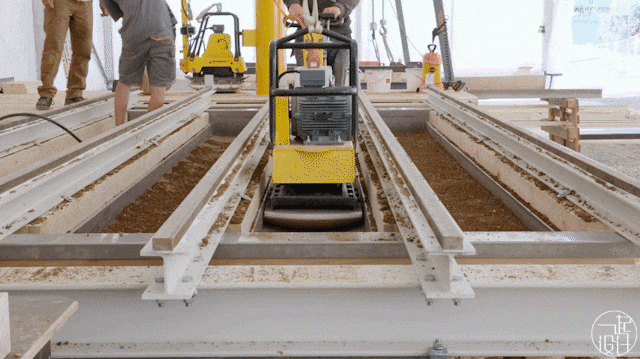

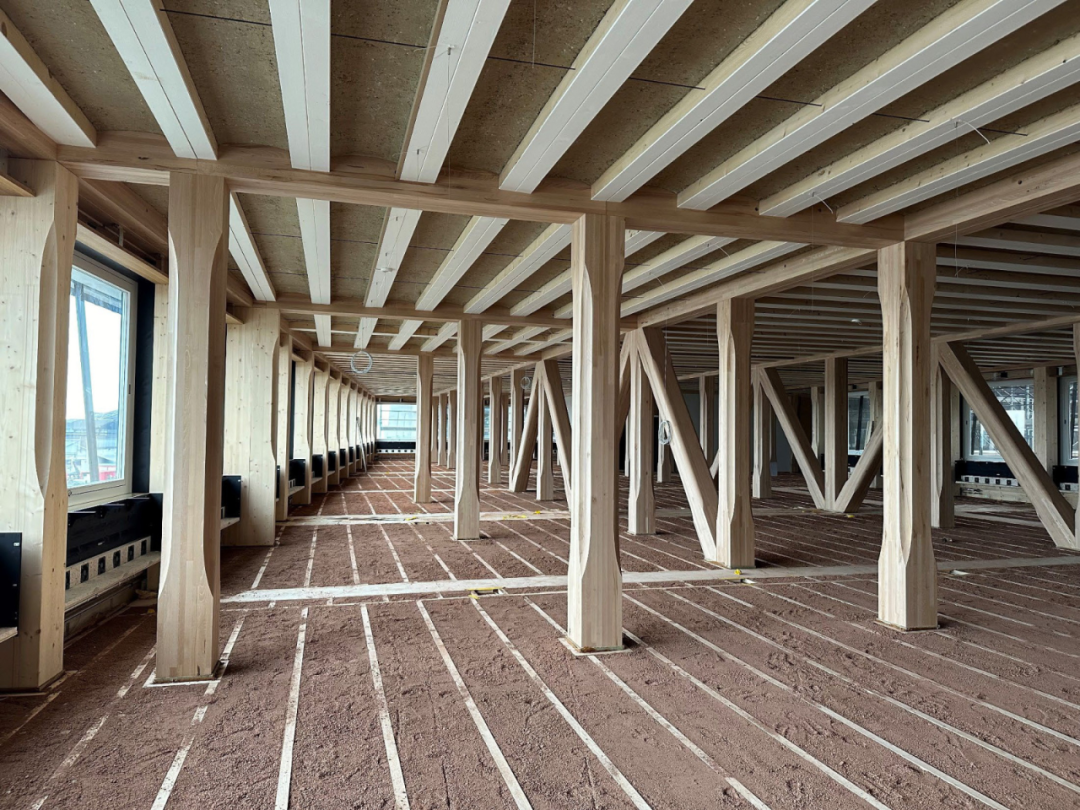

夯實樓板▽

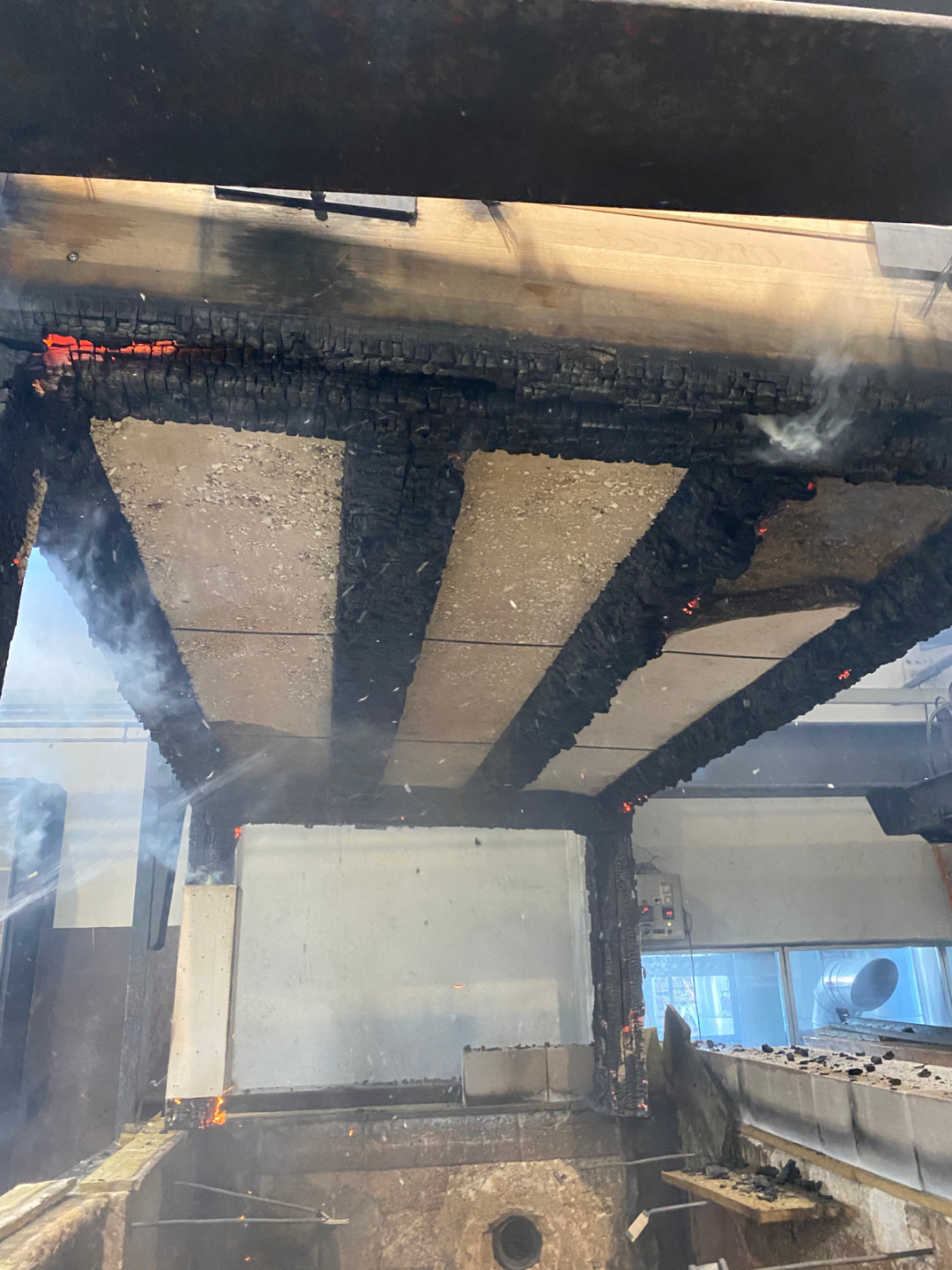

樓板系統經過嚴格的防火測試，并成功獲得批準，確保了建筑的安全性與環境友好性。

因?yàn)槭鞘褂帽镜赝诰虻恼惩梁湍静?，極大程度的減少了運輸和施工中的碳排放。

此外，樓板系統遵循“cradle-to-cradle”的原則（一個可持續設計理念，指的是產品在生命周期結束后，不是變成“廢物”而是能被完全回收再利用，進入新的生產周期，像自然界的生態循環一樣），確保建筑材料的可循環性和再利用性。

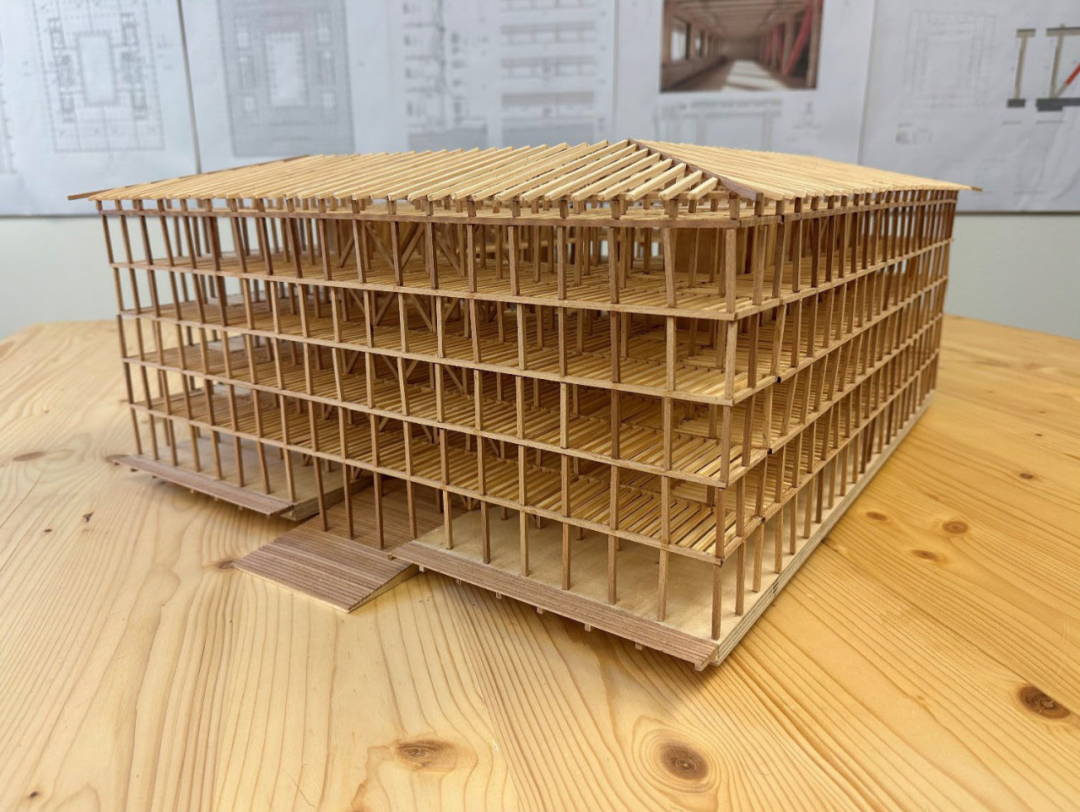

建筑模型▽

# 光伏立面立面

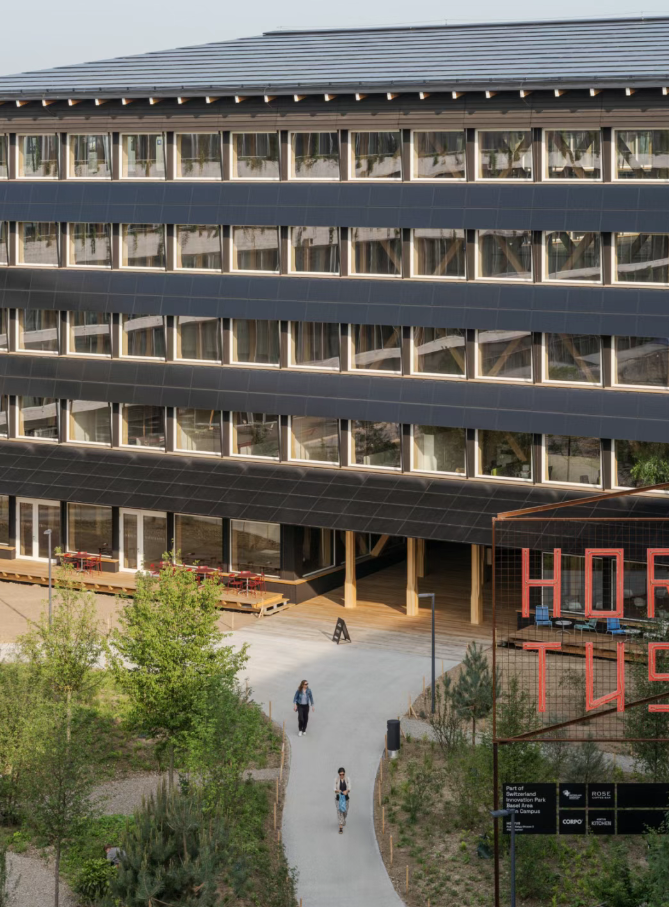

設計是 Hortus 這一項目中的一大亮點，設計師在建筑的屋頂上配備了 3200㎡ 的光伏板（INDACH），每年可產生 650 萬千瓦時的電能，立面上安裝了 1800㎡ 的光伏板，年發電量達到 150 萬千瓦時。

通過這些高效的光伏系統，建筑在提供可持續能源的同時，大幅降低了環境負擔，彰顯了綠色建筑的先進理念。

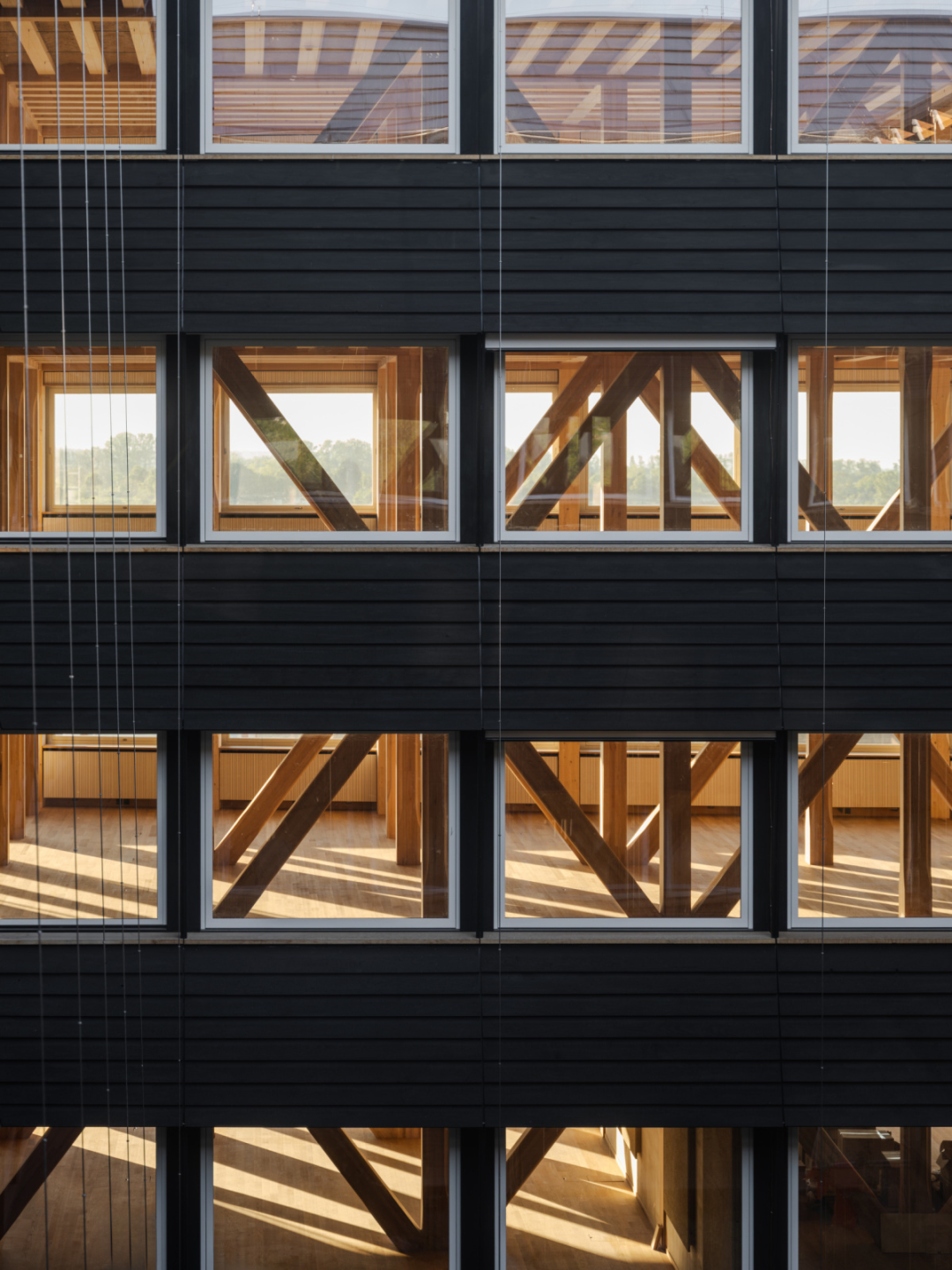

除此之外還運用了雙層玻璃（而非常見的三層玻璃）設計，一方面減少了碳密集型材料的使用，另一方面仍保證了建筑內部的優質采光。

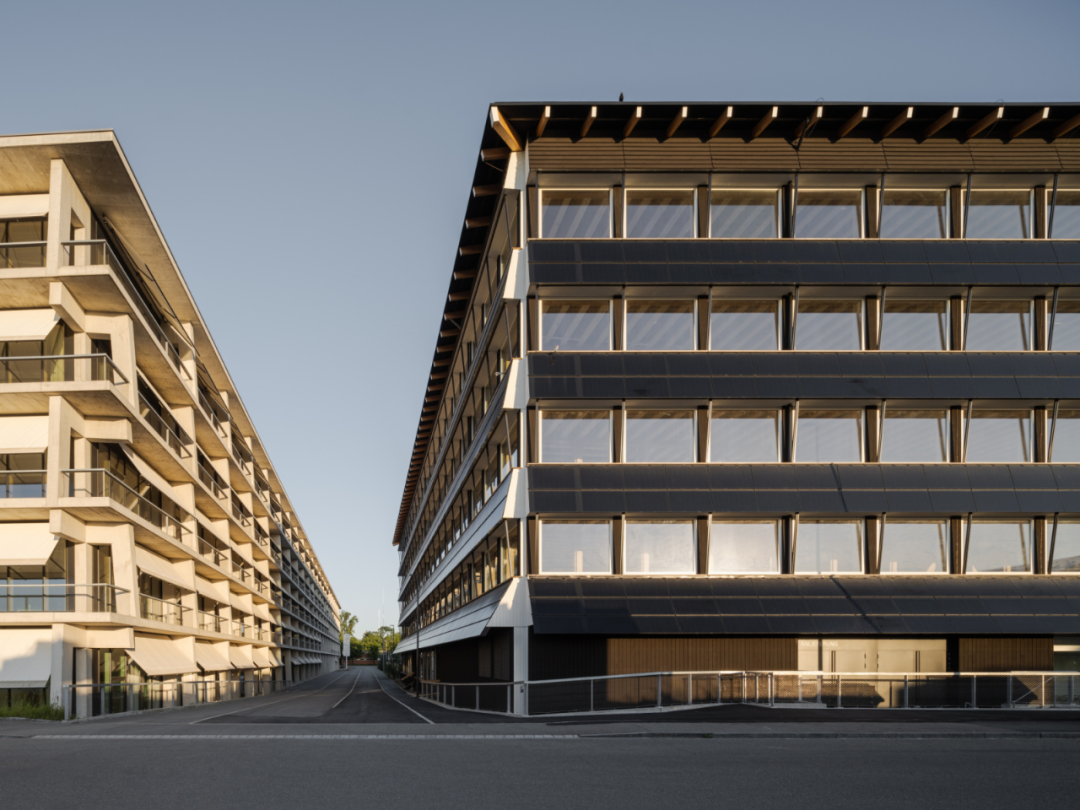

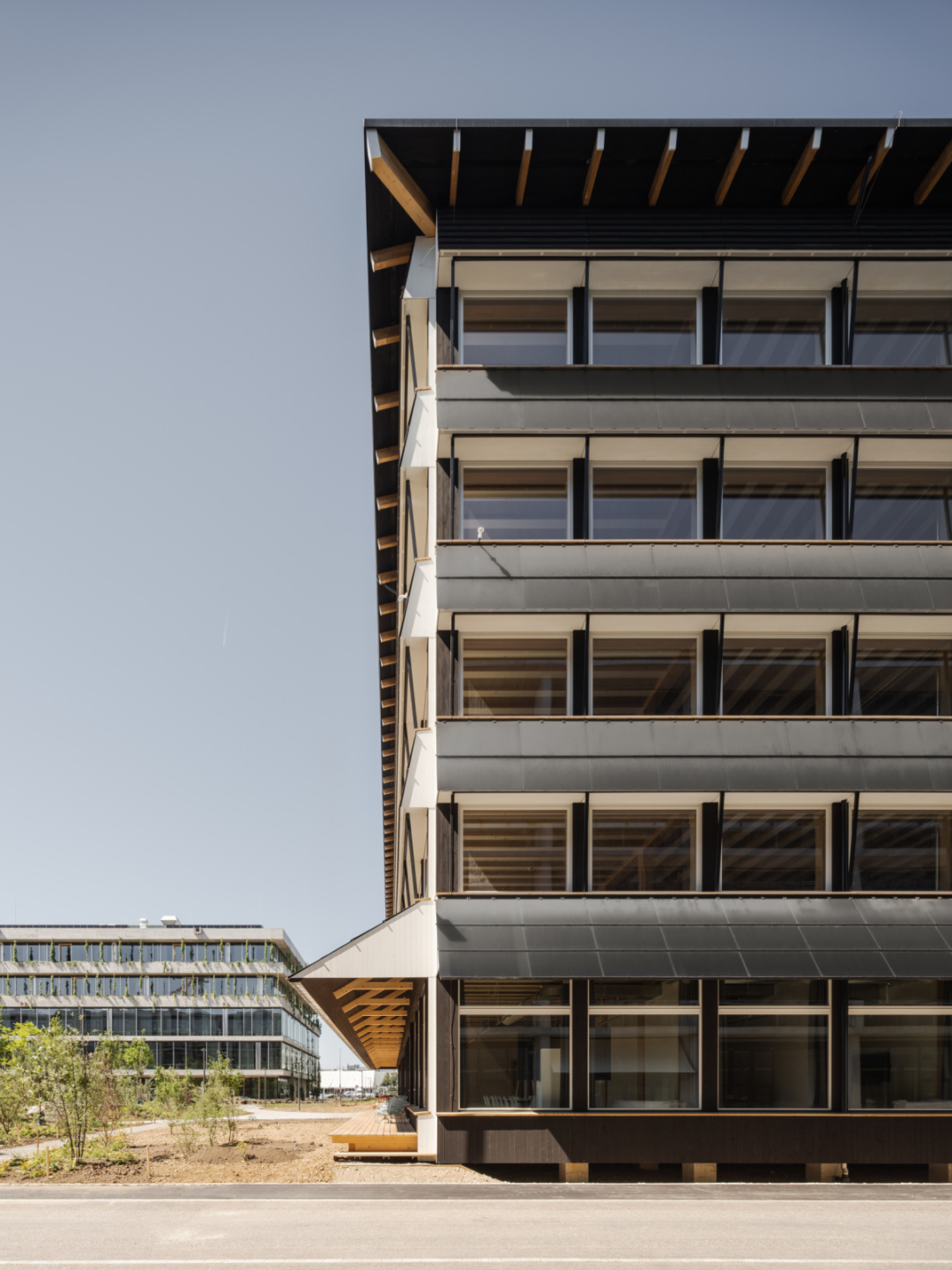

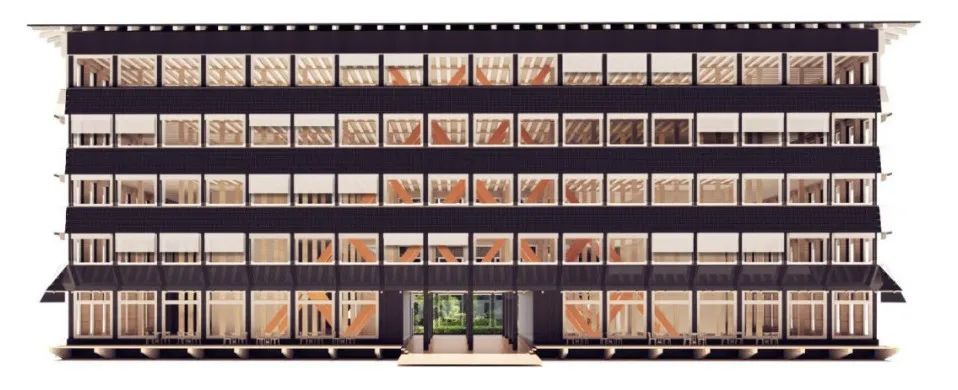

立面圖▽

設計團隊還與建筑分析師密切合作，進行采光研究，確保建筑在全天候條件下都能達到最佳的室內舒適度。

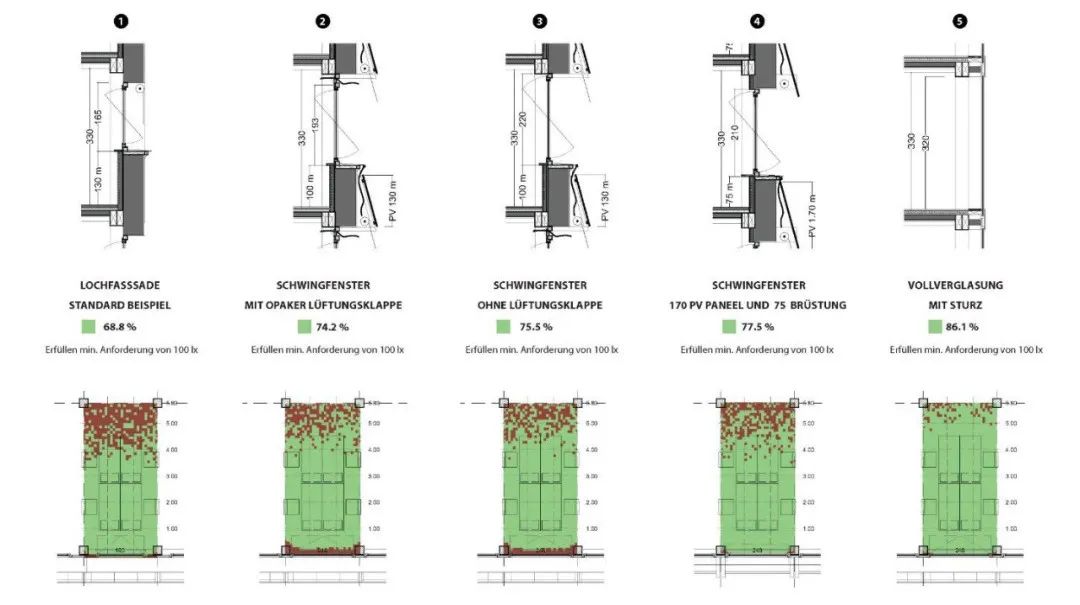

△日光研究對比圖

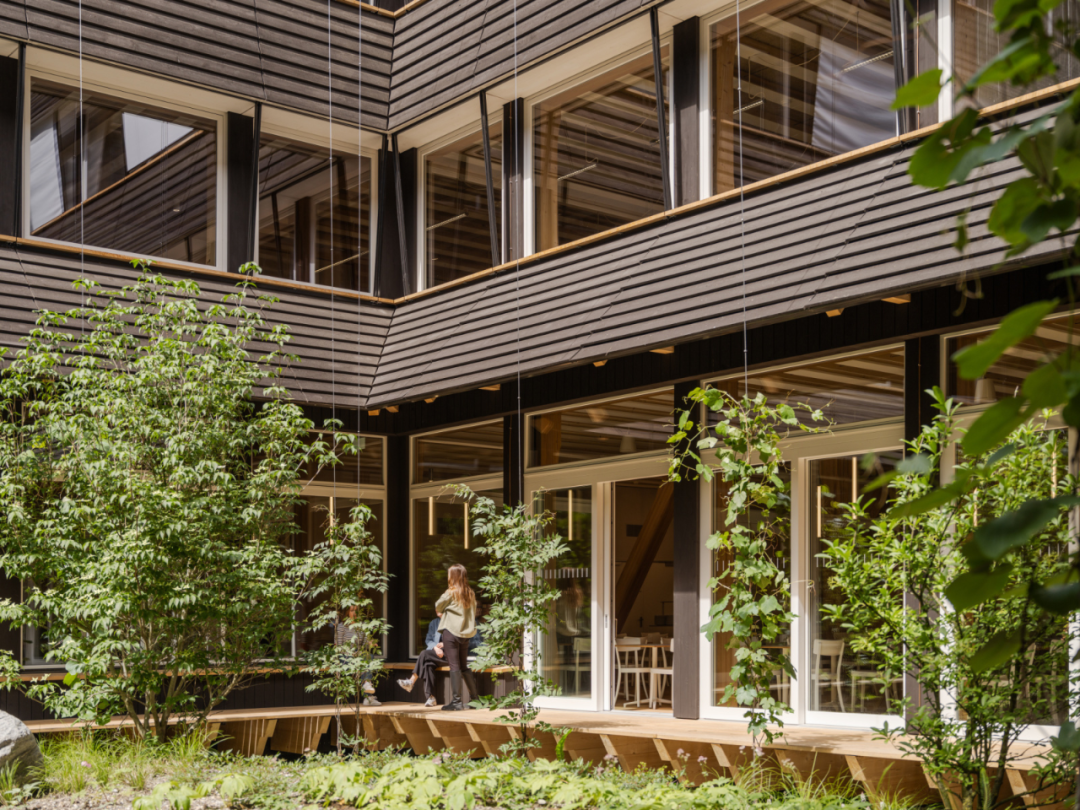

# 中央庭院

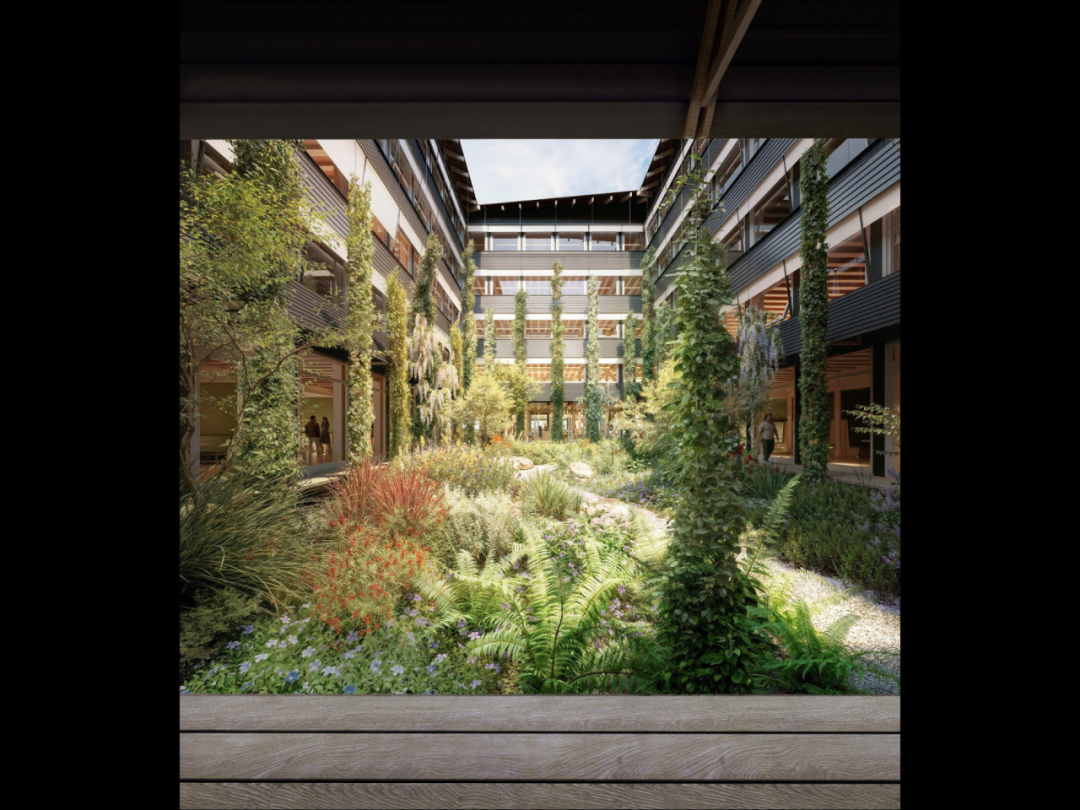

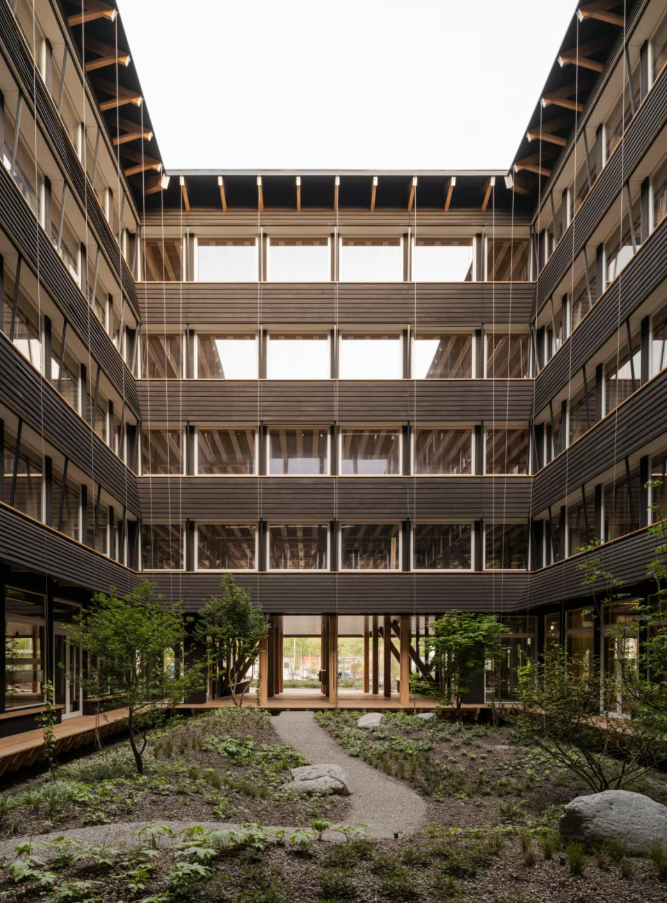

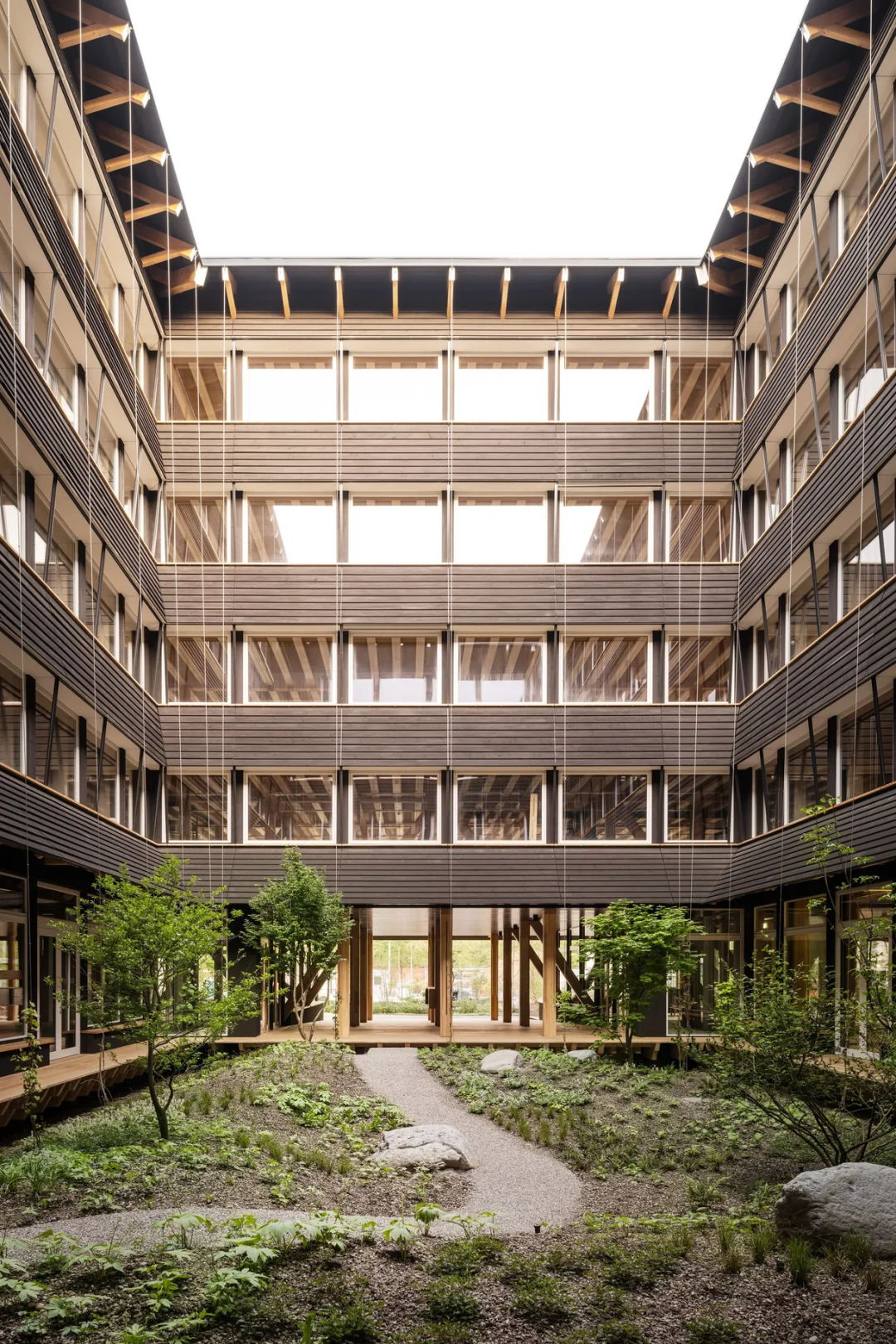

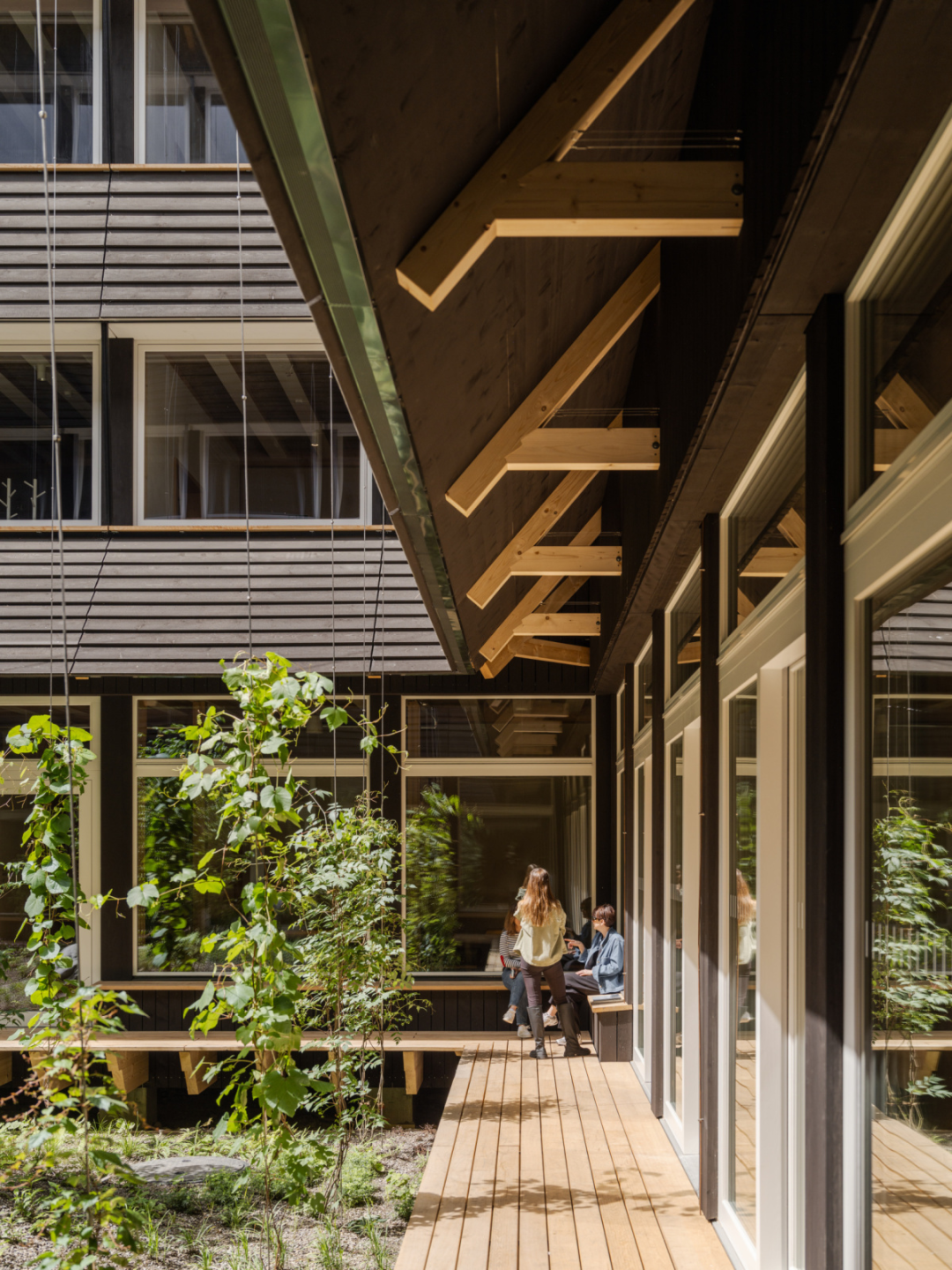

中央庭院是建筑設計的核心，融合了自然景觀與人文空間，由 Piet Oudolf 設計。

庭院內種植了多種植物，創造了舒適的微氣候，夏季降溫、冬季保溫。下方的雨水收集池用于灌溉和灰水回收，提升了水資源的利用效率。

庭院同時作為員工的休閑與交流場所，周圍的木質廊道提供遮陽避雨功能，增強了空間的自然氛圍。

Part 02

可持續室內

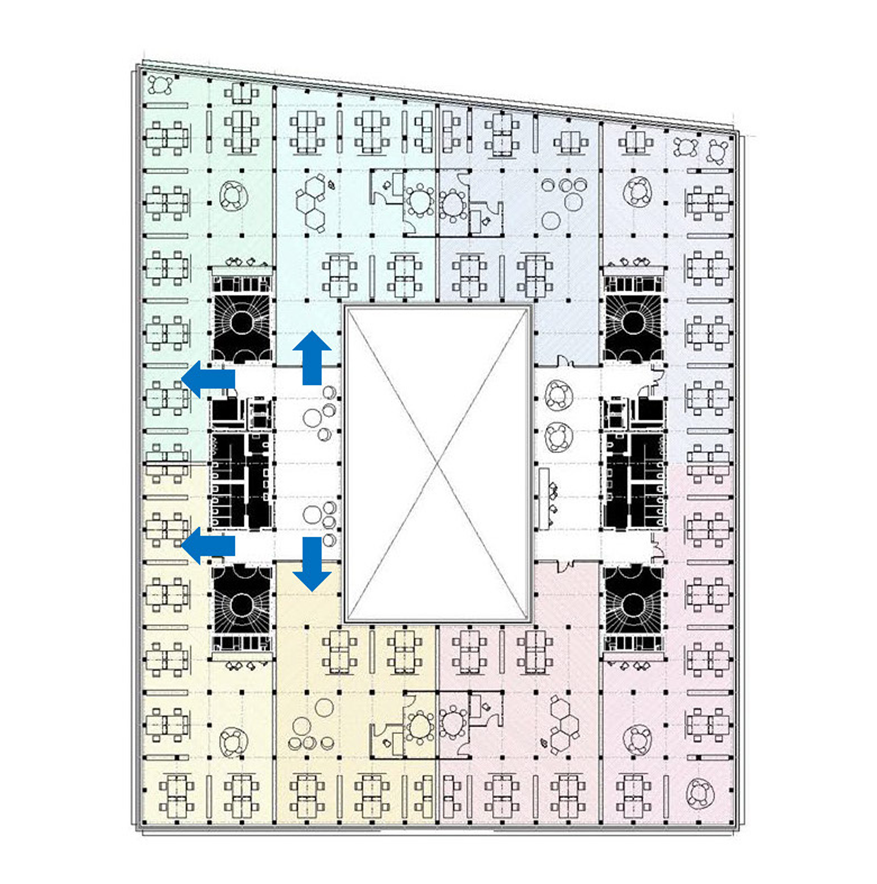

辦公樓的室內設計是其可持續性理念的延伸，注重使用天然、可回收的材料，并強調靈活性、舒適性和合作空間的創造。靈活的隔斷系統可將每層樓分隔成最多八個獨立單元，以容納不同的租戶。

# 開放式辦公

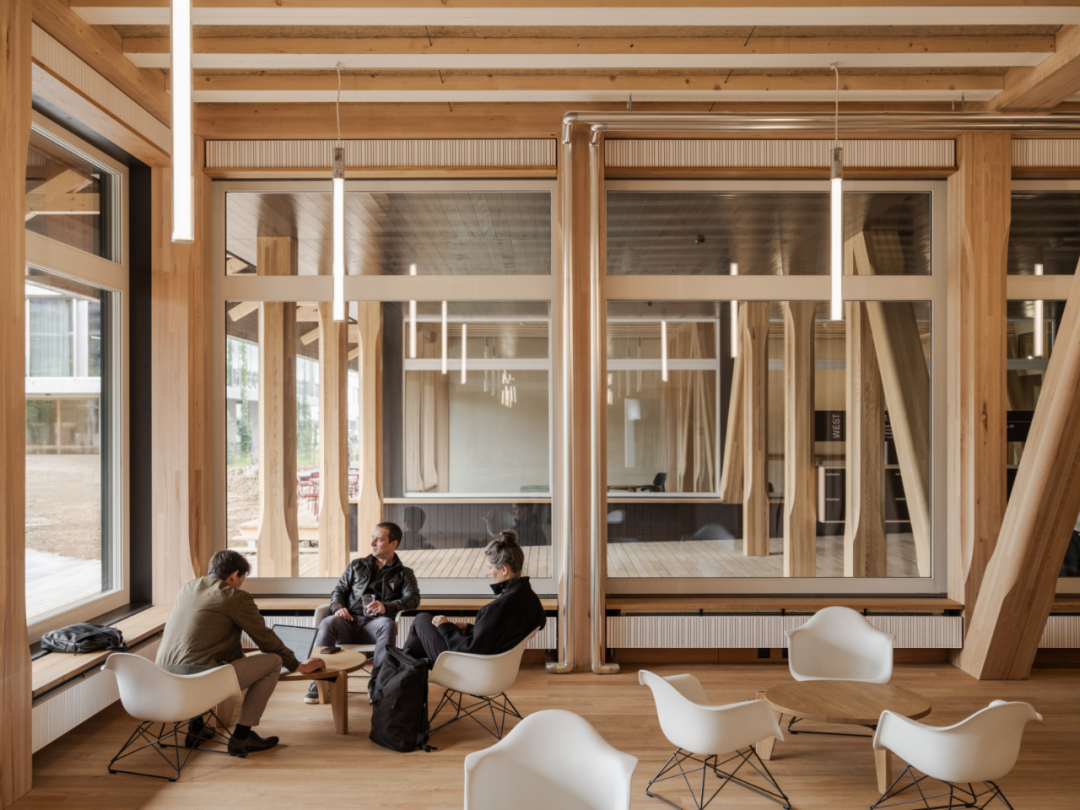

樓內的每一層都以開放式辦公空間為主，這些區域沒有傳統的隔墻，而是采用靈活的隔斷系統，能夠根據需要隨時調整空間布局。

員工還可以選擇開放或半私密的座位布局，這種靈活性辦公區滿足了不同工作的需求，同時也支持不同租戶的使用。

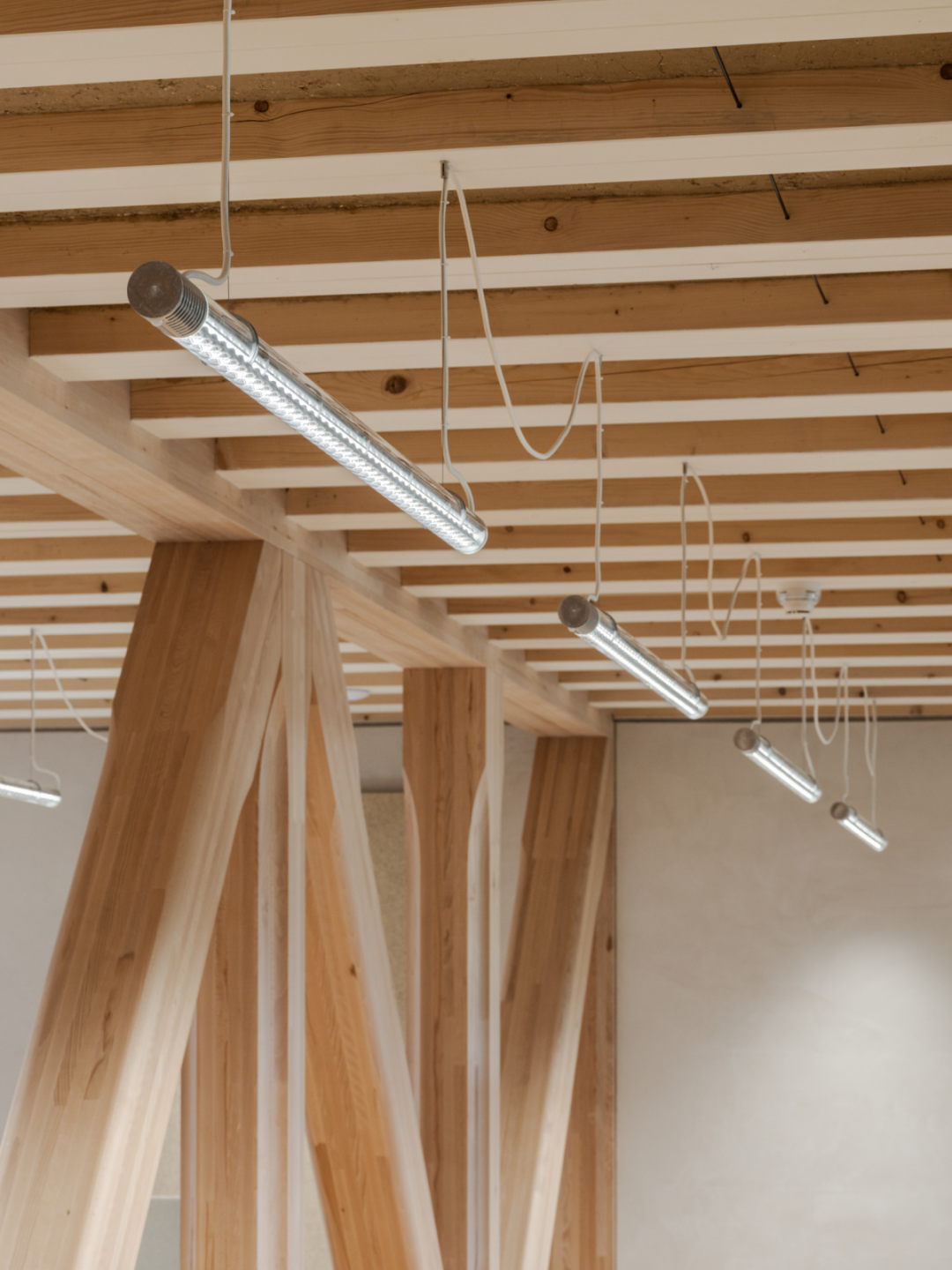

辦公區頂部的燈具采用低能耗的 LED 光源，確保高效節能的同時提供均勻、舒適的照明效果。燈具位置和排列經過精心設計，避免了過暗或過亮的區域，并嵌入傳感器系統，可根據自然光照和人員活動自動調節亮度，進一步優化能源使用。

木材不僅應用在辦公桌、儲物柜等家具上，甚至天花板和墻面也以木質材料為主。這種設計讓空間充滿了自然的紋理和色彩，使每個工作站都能在現代化的環境中感受到自然的觸感。

# 會議室與協作空間

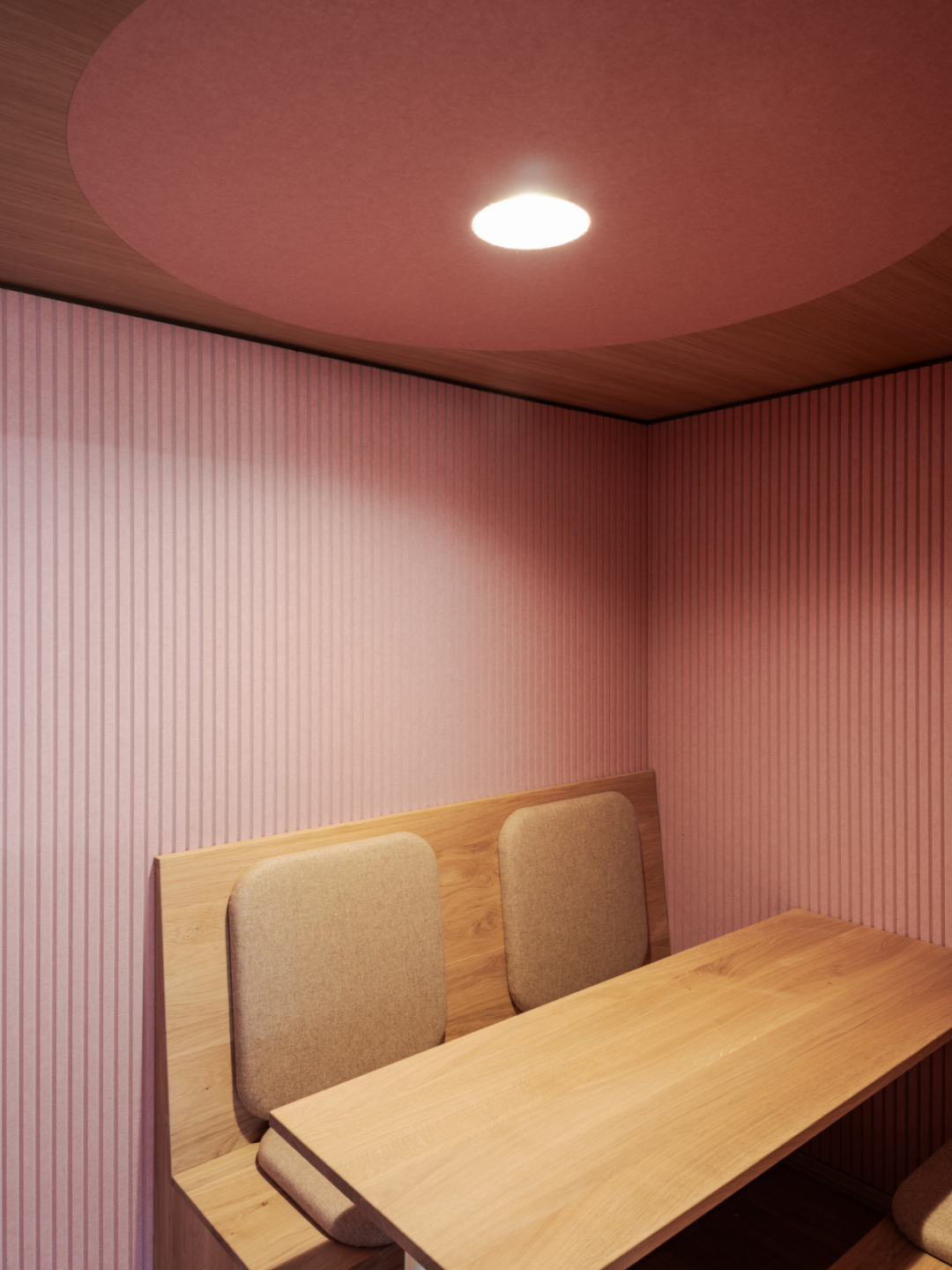

會議室和協作空間可根據需要進行分隔或開放，以適應不同規模的討論和會議需求。

空間內的家具和設施都采取模塊化設計，方便根據不同場景進行調整。透明的玻璃墻和自然采光使得這些空間既通透又充滿活力，激發創新和合作精神。

# 共享廚房與社交區域

為了增強社區感并促進工作間的互動，每一層都設有公共廚房和小型社交區域。

共享廚房不僅提供了一個休息和放松的空間，還成為了員工和租戶之間交流的紐帶，增進了團隊合作與創意碰撞。

木制的餐桌規律布置，營造出輕松友好的氛圍。

設計示意圖▽

# 自助餐廳與健身房

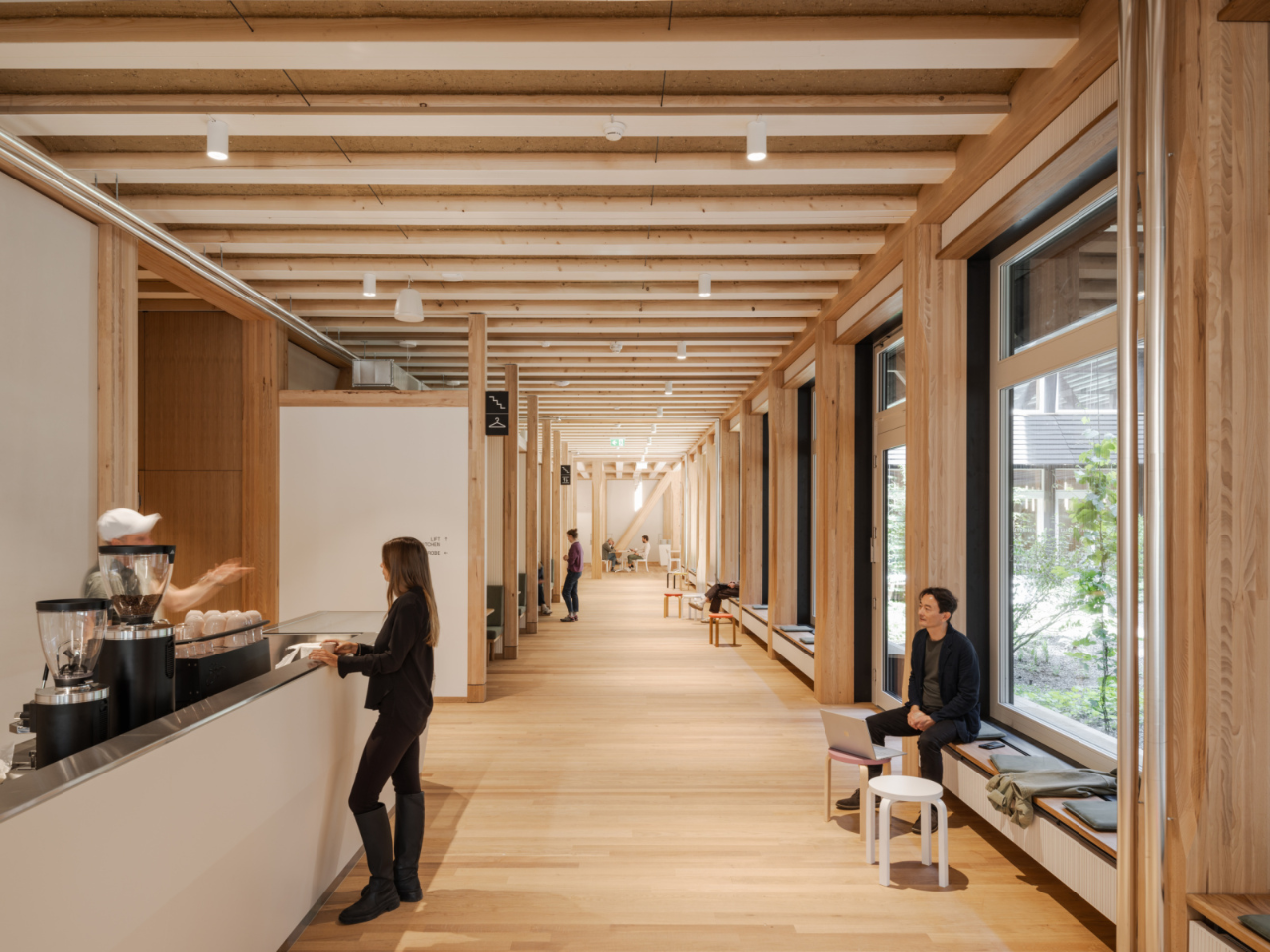

辦公樓的底層設有一個現代化的自助餐廳，為員工和租戶提供健康的飲食選擇。

一樓自助餐廳的座位全是重新粉刷的二手椅子，彰顯了項目在循環設計和再利用方面的堅持與承諾。

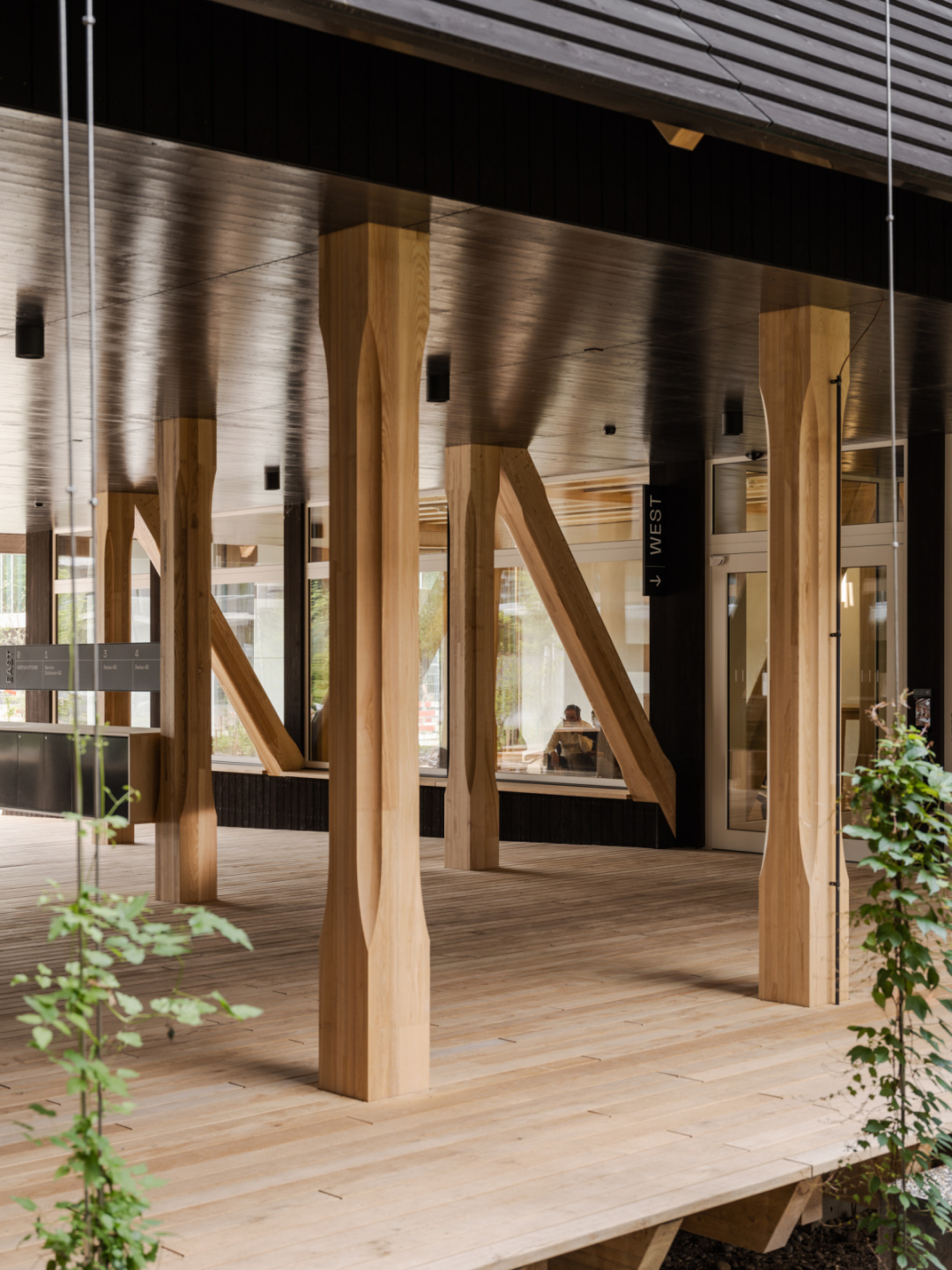

木柱做作為支撐著樓板和上層結構獨特造型，中段做內凹的曲線設計，給空間帶來一種流動感。

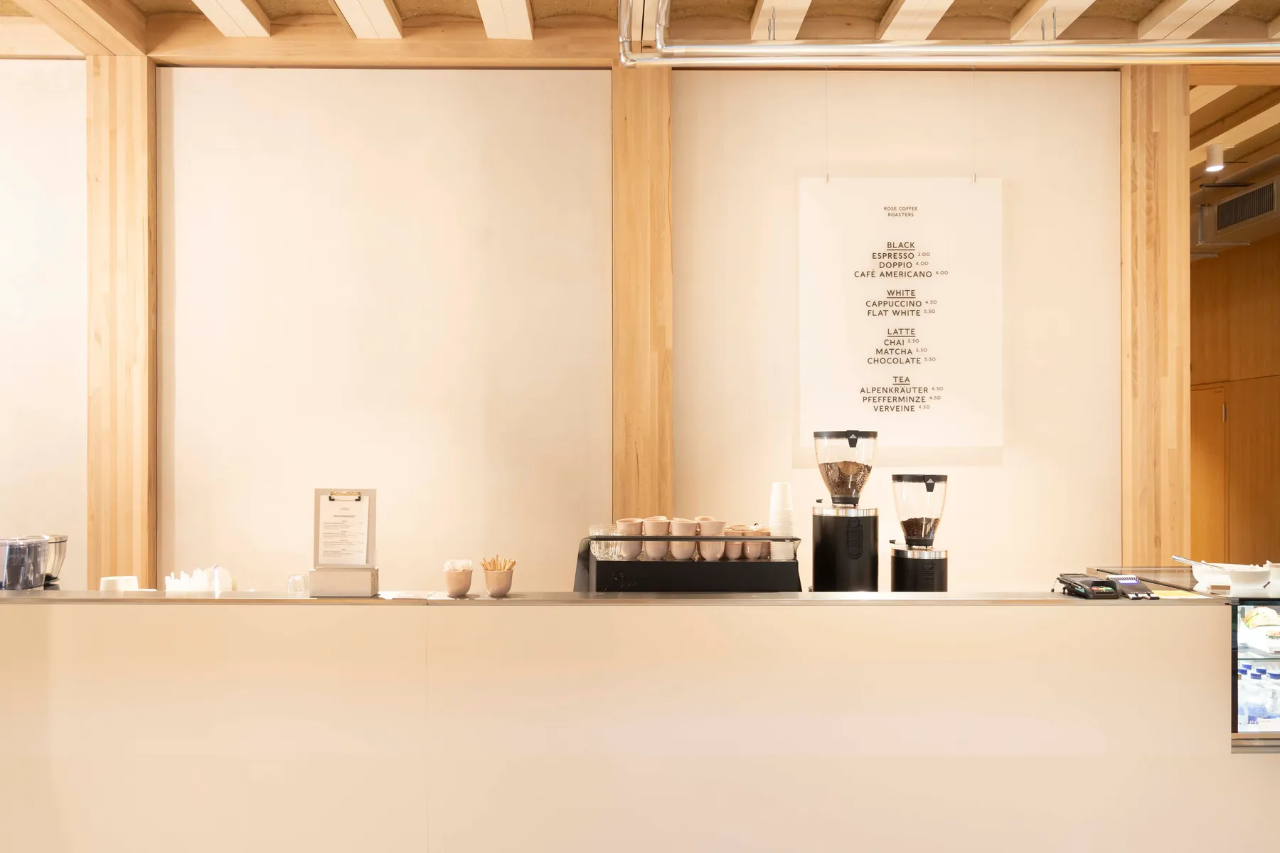

自助餐廳旁邊是一個設備齊全的健身房，配有咖啡吧，為員工提供休閑、鍛煉的空間。

# 樓梯與疏散通道

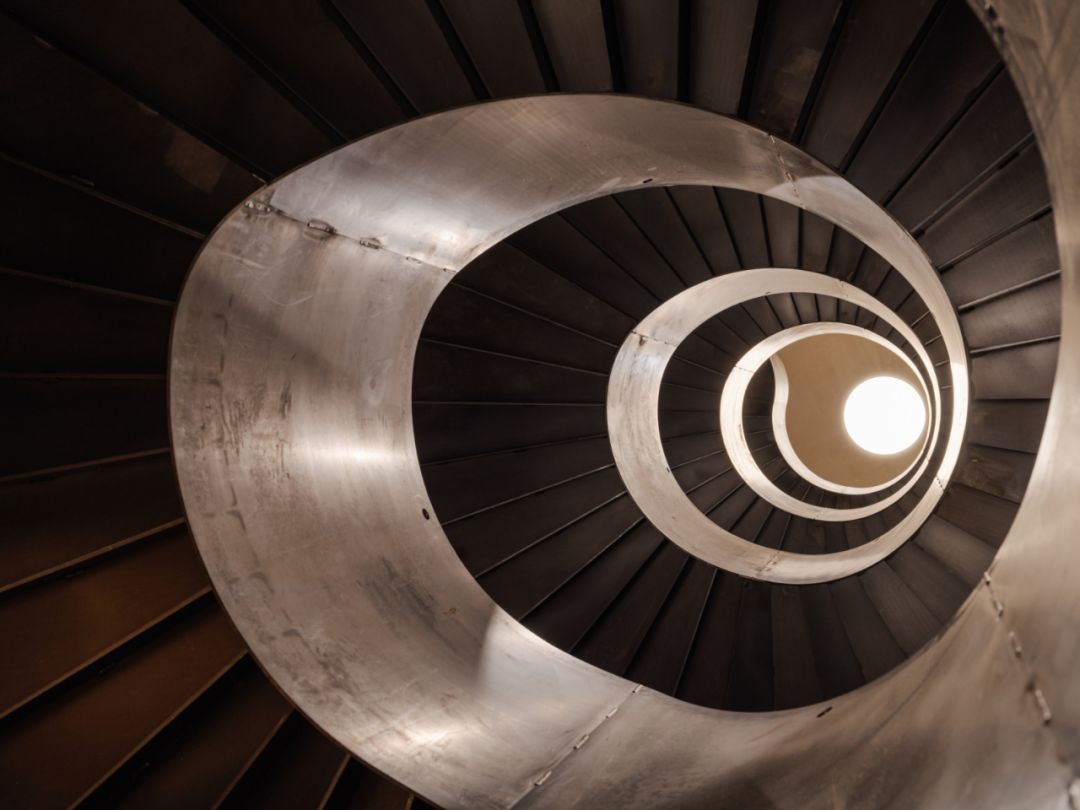

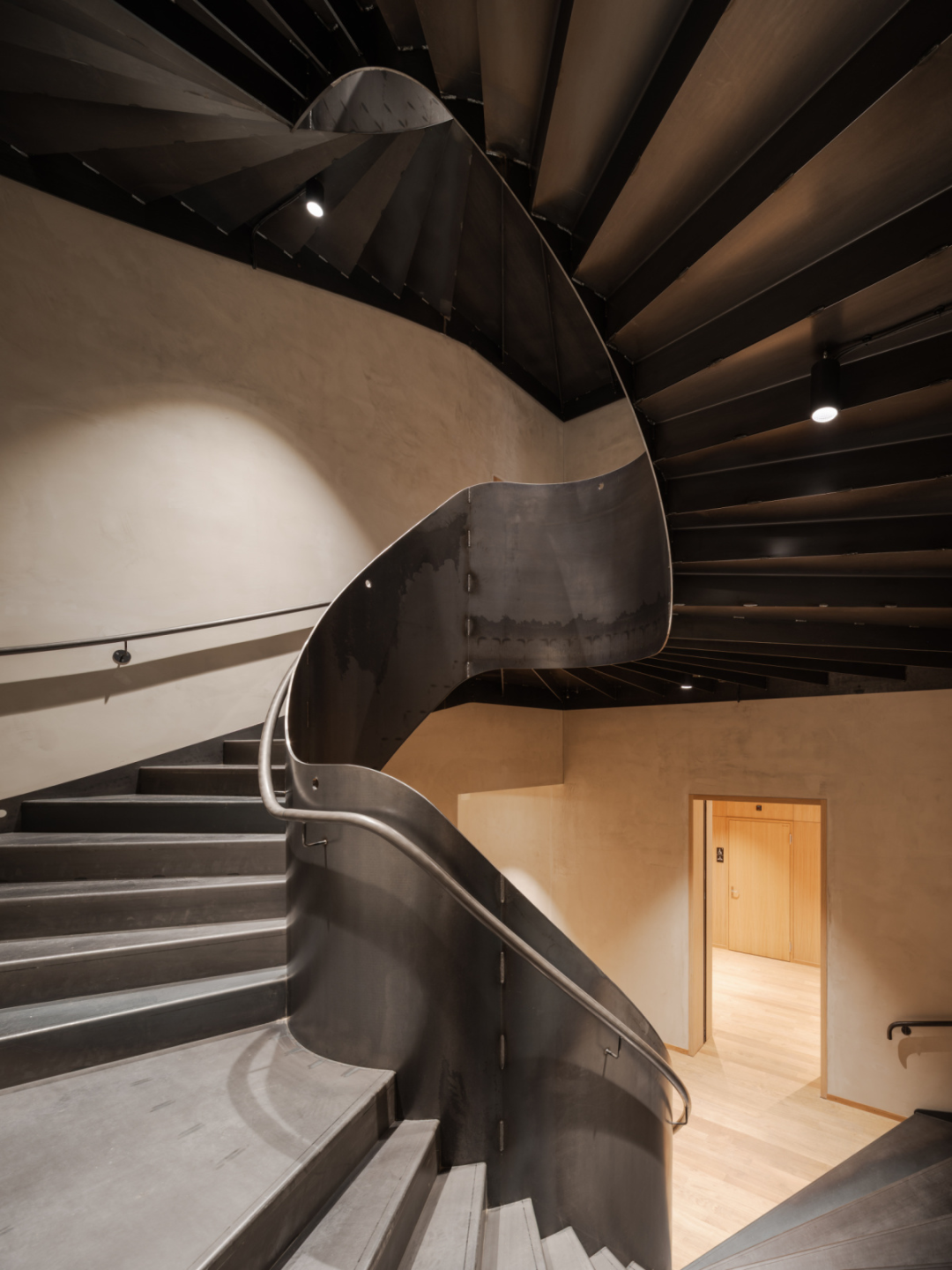

辦公樓內的樓梯是為數不多未使用木材的部分。為了確保符合嚴格的消防安全要求，樓梯采用了鋼材結構。與混凝土相比，鋼材的碳排放更低，同時也能滿足建筑設計中對結構安全性的高標準。

盡管木材是該項目的主要建材，樓梯的鋼結構設計仍然與整體可持續理念保持一致，減少了碳足跡，并確保了功能與安全性。

543 Hortus 辦公樓通過采用本地木材、模塊化設計、以及高效能的能源系統，不僅在建筑過程中減少了碳排放，還在運營階段通過自給自足的能源系統，達到了真正的能源正效益。其可持續性設計在全球范圍內為其他建筑項目提供了一個優秀的范本，彰顯了現代建筑在環保和創新方面的無限潛力。
